Бетонные гиганты: 7 статуй, которые поражают не только масштабом

Высота в десятки и даже сотни метров, вес в тысячи тонн, сейсмические нагрузки, ураганные ветры и сложные климатические условия... За монументальными статуями, которые мы привыкли воспринимать как произведения искусства, скрываются серьёзные инженерные решения.

Во многих из них «в тени» остаётся бетон – его не видно за камнем, металлом или керамикой. Но именно железобетонный каркас позволяет таким сооружениям сохранять форму, выдерживать собственный вес и противостоять природным нагрузкам.

Рассказываем о семи гигантских статуях мира и разбираемся, какую роль бетон играет в их конструкции.

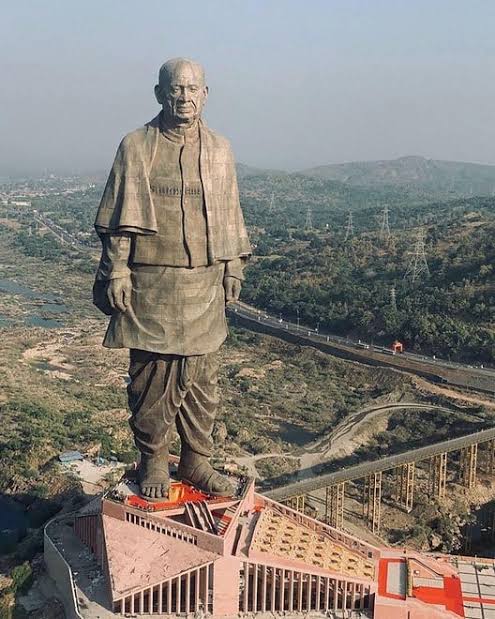

Статуя Единства – 240 метров

Где: Индия, штат Гуджарат
Высота: 240 метров вместе с постаментом
Год открытия: 2018

Статуя индийского государственного деятеля Валлабхаи Пателя – самая высокая статуя в мире. Вместе с постаментом её высота составляет 240 метров, а масса конструкции превышает 20 тыс. тонн.

Основу монумента составляет железобетонный каркас, для которого использовали более 100 тыс. кубометров бетона. Внутри расположена стальная арматура, а снаружи конструкция закрыта медными панелями.

Бетон здесь выполняет несущую функцию. Конструкция рассчитана на землетрясения магнитудой до 6,5 и ветровые нагрузки до 180 км/ч. Для Гуджарата, где бывают сильные муссоны, это особенно важно.

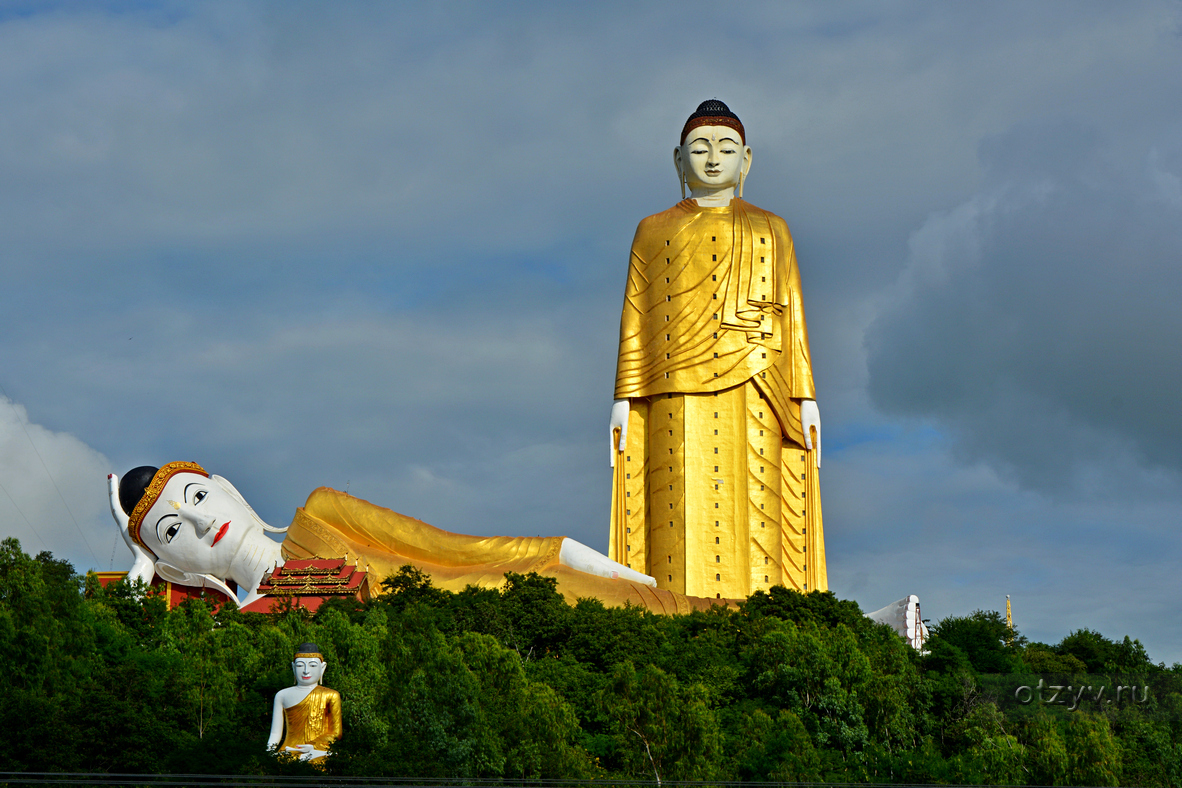

Лечжун-Сасачжа – 129 метров

Где: Мьянма, Моунъюа
Высота: 129,24 метра вместе с постаментом
Высота фигуры: 115,82 метра
Год строительства: 2008

Статуя Будды Шакьямуни сочетает традиционный образ с современной строительной конструкцией.

Внутри – железобетонный каркас, усиленный стальной сеткой. В наиболее нагруженных местах толщина внешних стен достигает 1,5 метра. Внутреннее пространство используется не только конструктивно: внутри расположены лестницы и помещения.

Сама статуя встроена в рельеф холма, поэтому здесь бетонная конструкция одновременно формирует монумент и обеспечивает его устойчивость в сейсмически активной зоне.

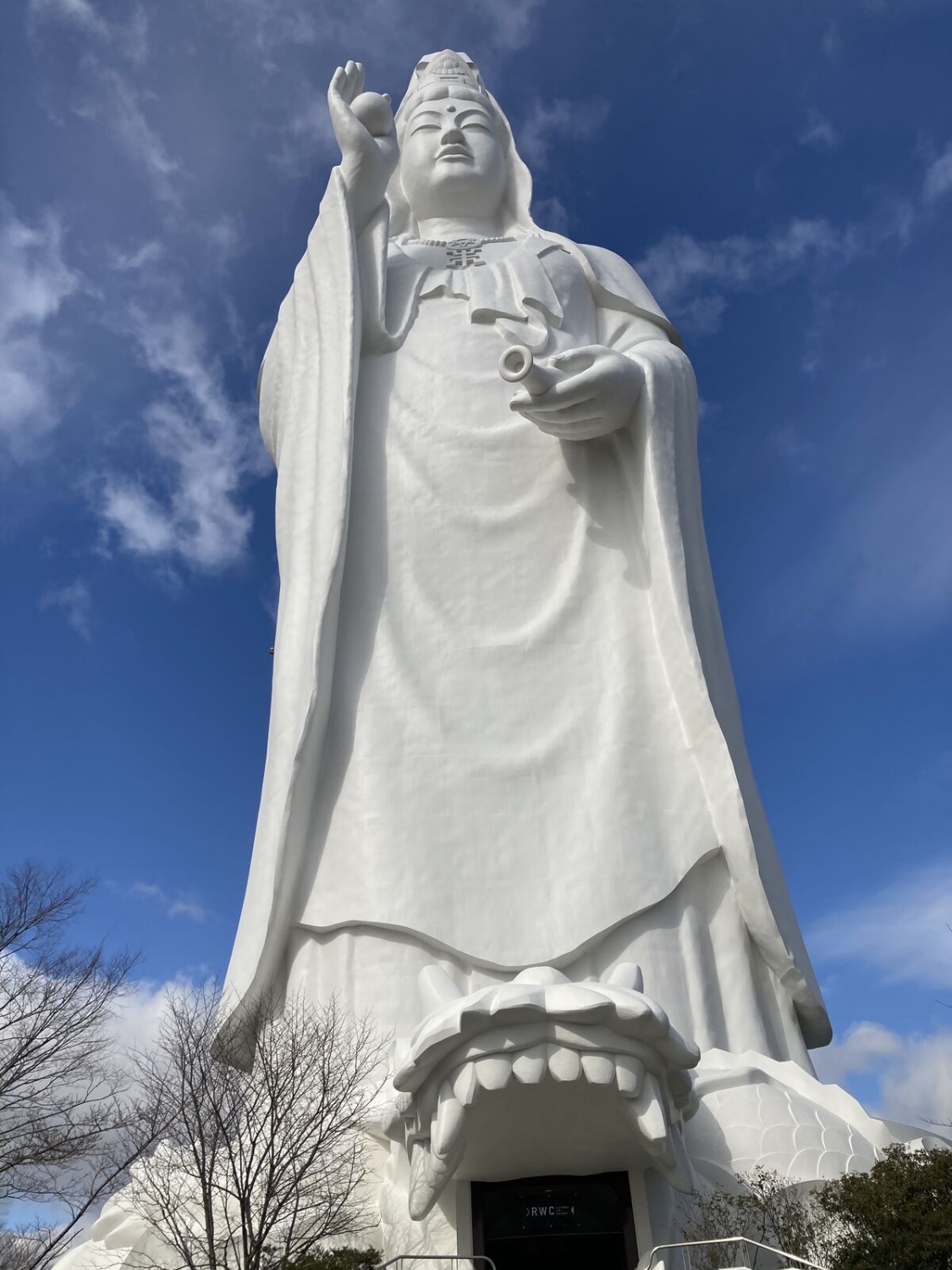

Статуя богини Каннон – 100 метров

Где: Сендай, Япония
Высота: 100 метров

Статуя богини милосердия Каннон появилась в Сендае после разрушительного землетрясения 1978 года и стала примером того, как строительные технологии адаптируются к сейсмическим условиям.

В основе сооружения – железобетонный фундамент с внутренней системой амортизаторов. Сама конструкция многослойная. В основе лежит бетон, его сменяет теплоизоляционный слой из пенополистирола и керамическая облицовка.

Такое решение позволяет снизить нагрузку на конструкцию и защитить её от влаги и перепадов температур.

Статуя Будды в Ангтхонге – 92 метра

Где: Китай, провинция Шаньси
Высота: 92 метра

Внешне эта статуя напоминает древние каменные скульптуры, но внутри скрывается современный железобетонный каркас.

Здесь особенно важна устойчивость материала к климату: температура в регионе может меняться от −30 до +40 °C. Поэтому при строительстве использовали бетон с добавлением микрокремнезёма – материала, который заполняет поры и делает бетон более плотным.

Чем меньше открытых пор, тем сложнее влаге проникать внутрь конструкции. Это помогает замедлить процессы разрушения материала при постоянных перепадах температур.

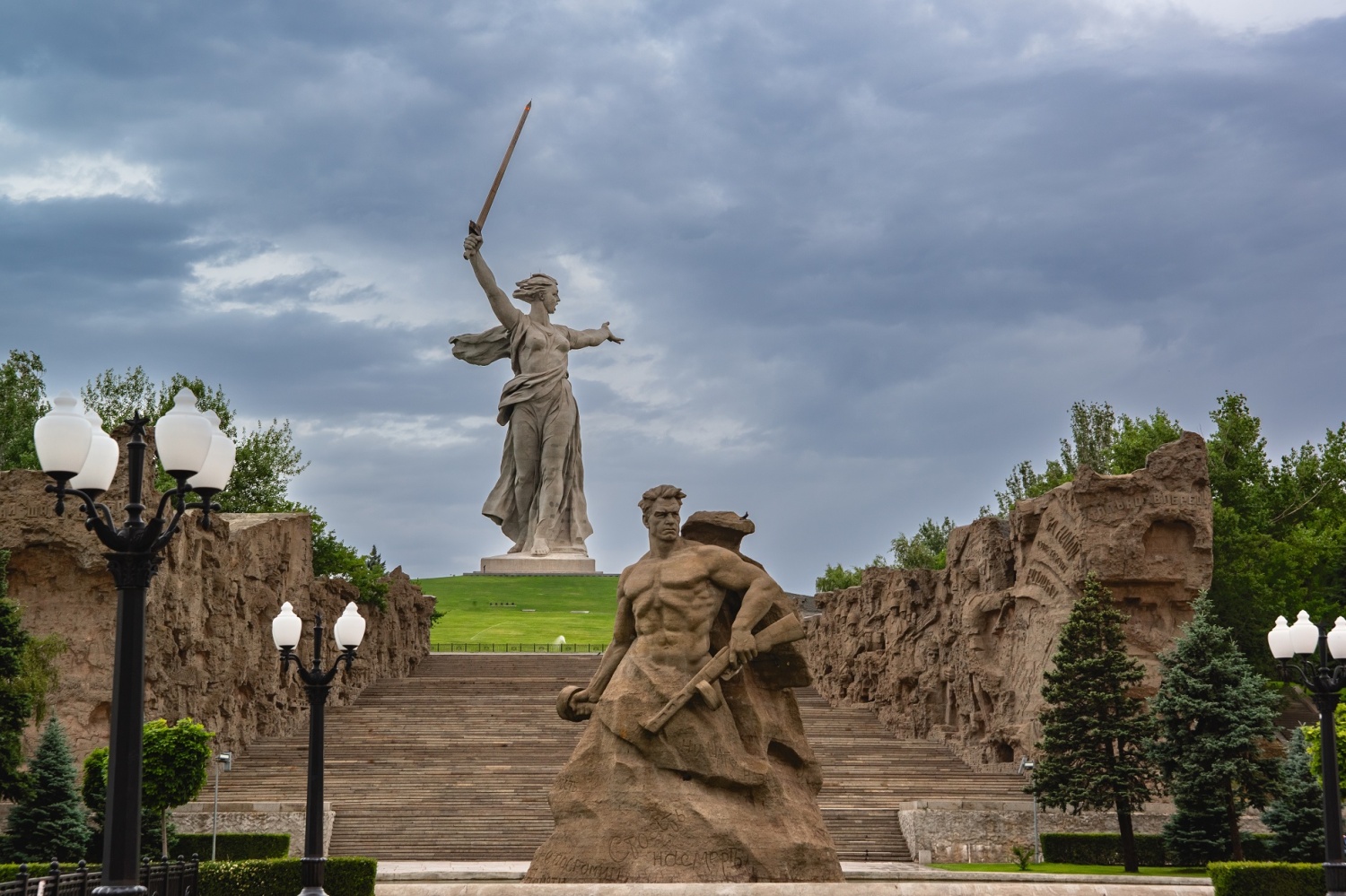

«Родина-мать зовёт!» – 87 метров

Где: Волгоград, Россия
Высота: 87 метров
Год строительства: 1967

Это один из самых известных российских монументов и, кстати, самая ранняя статуя в нашей подборке.

«Родина-мать зовёт!» представляет собой железобетонную конструкцию с внутренним стальным каркасом. Внутри монумента – 12 уровней, музей, лестницы и лифты.

Интересно, что при строительстве статуи использовали бетон, в состав которого входил песок и щебень, привезенный с мест сражений под Сталинградом. Причём это не символика, а документально зафиксированный факт: строительные материалы частично состояли из обломков разрушенных зданий и почвы с полей боя.

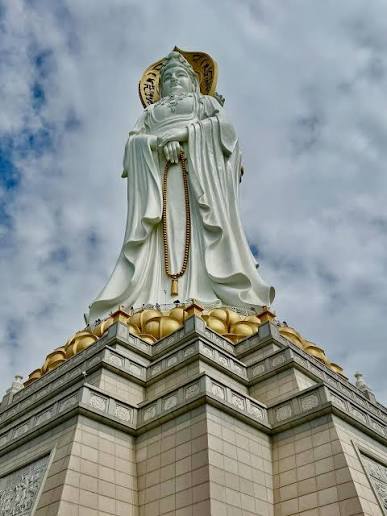

Статуя Гуаньинь – 108 метров

Где: Китай, Санья
Высота: 108 метров
Год открытия: 2005

Статуя богини милосердия Гуаньинь стоит на мысе Наньшань у Южно-Китайского моря. Её высота – 108 метров, а сама конструкция состоит из трёх одинаковых фигур, обращённых в разные стороны.

Основой служит монолитный железобетонный ствол с вертикальным и горизонтальным армированием. Он уходит в грунт более чем на 20 метров.

Конструкция должна выдерживать постоянное воздействие морского климата: влажность, солёный туман и сильный ветер. Для защиты арматуры от коррозии в бетонную смесь добавляли специальные ингибиторы и водоотталкивающие компоненты.

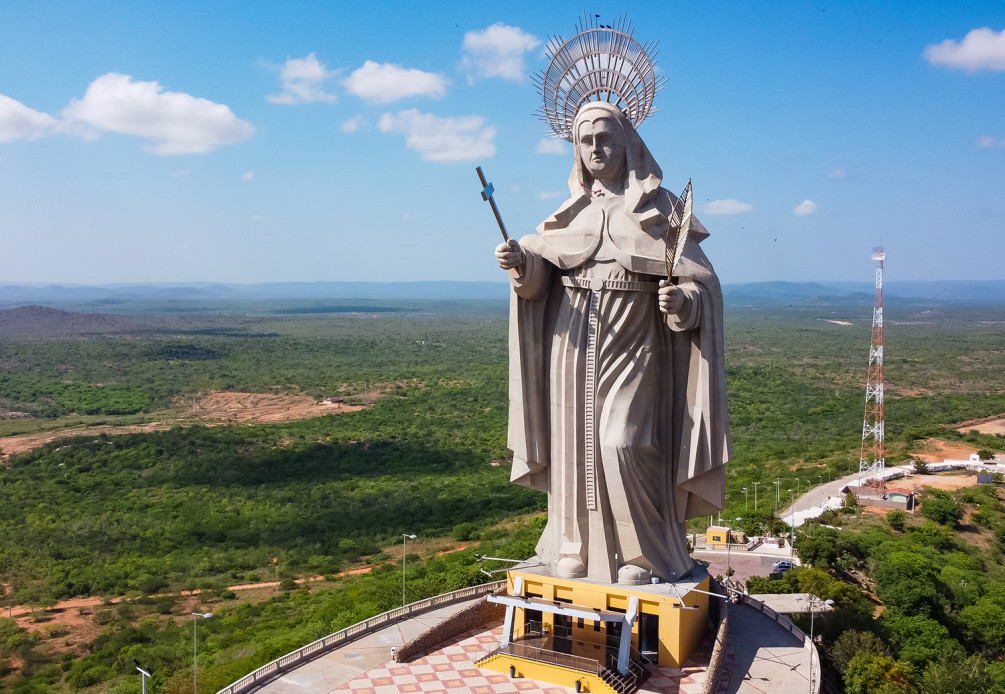

Статуя святой Риты – 56 метров

Где: Бразилия
Высота: 56 метров

Статуя святой Риты Кассийской – покровительницы невозможных дел – заметно ниже остальных гигантов нашей подборки. Но и здесь масштаб требует серьёзных инженерных решений.

Монумент представляет собой тонкостенную бетонную оболочку толщиной от 60 сантиметров до 1,2 метра, закреплённую на внутреннем стальном каркасе.

Внутри расположены часовня, музей и смотровая площадка. Для устойчивости к ветровым нагрузкам внутри конструкции предусмотрены диафрагмы жёсткости – элементы, которые используют и при строительстве современных высотных зданий.
