Этот музей помогали строить роботы: как выглядит архитектура будущего
Необычное здание RAIM в южнокорейском Тэджоне спроектировали турецкая студия Melike Altınışık Architects (MAA) и южнокорейская WITHWORKS Architects & Engineers, а одной из его главных особенностей стал способ строительства: значительную часть работы выполняли не люди, а роботы.

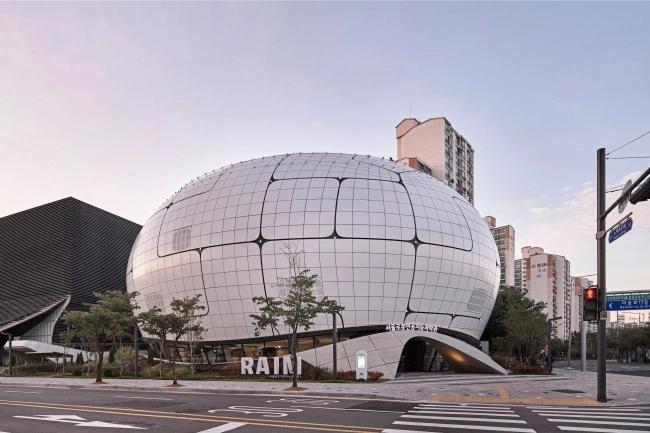

Форма RAIM напоминает гигантскую голову робота или космический корабль. Архитекторы сознательно сделали здание таким футуристичным, ведь музей посвящён технологиям Четвёртой промышленной революции – искусственному интеллекту, робототехнике, автономным системам и др.
По задумке авторов, само здание должно было стать частью этой истории. Поэтому цифровые технологии использовали ещё и при его создании.
Проектировали объект с помощью BIM – информационного моделирования зданий. Это позволило командам из Стамбула и Сеула работать над одной цифровой моделью и согласовывать решения даже во время пандемии и локдаунов.
А задача перед инженерами была непростая: внешняя оболочка музея состоит из тысяч элементов со сложной геометрией. Здесь нельзя было просто изготовить одинаковые панели и собрать из них здание.

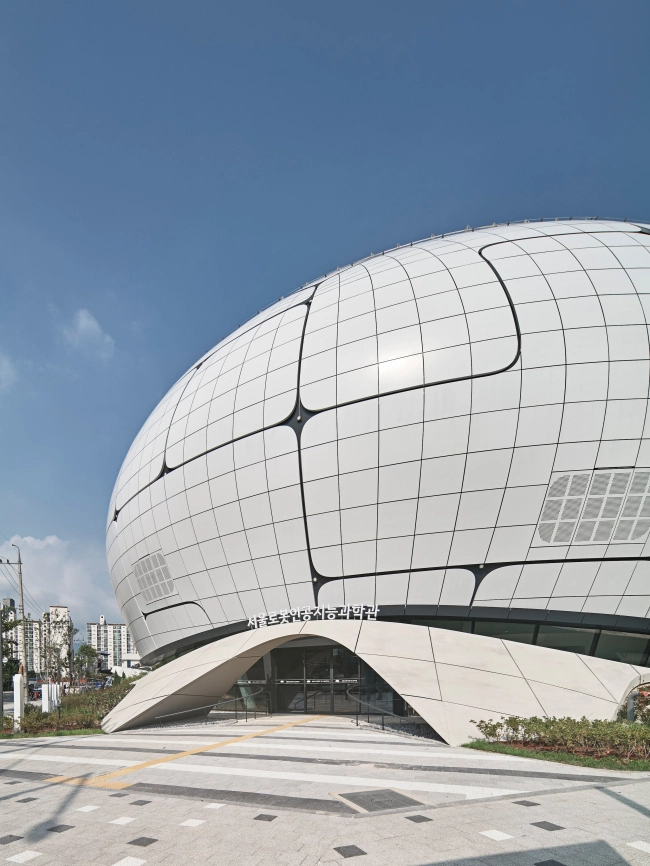

Оболочка музея состоит примерно из 3 300 металлических панелей, каждая из которых обладает собственной криволинейной формой и должна точно совпадать с соседними элементами.
Для этого создатели разработали специальные Т-образные стальные профили, способные повторять изгибы конструкции. Детали производили на заводе с помощью станков с ЧПУ, а сварочные работы выполняли роботы.
На стройплощадке оставалась в основном сборка готовых элементов. Такой подход позволил сократить объём работ непосредственно на объекте, ускорить строительство и уменьшить количество отходов.
Получился своего рода гигантский конструктор, только вместо привычных деталей – тысячи уникальных металлических элементов, а вместо ручной подгонки – цифровая модель и роботизированное производство.
И, хотя снаружи музей выглядит металлическим, без бетона реализовать такую конструкцию было бы невозможно. Железобетон использован в фундаменте, несущих конструкциях и перекрытиях. Он обеспечивает необходимую прочность и устойчивость здания со сложной геометрией.
К тому же бетон используется и в одной из самых необычных конструкций внутри музея. Из него состоит «труба-телепорт», которая встречает посетителейна входе и ведёт к выставочным пространствам.
Из-за своей формы её можно принять за огромную трубу или даже телепорт. Но создать такую бетонную конструкцию было не проще, чем внешнюю оболочку. Для изготовления опалубки использовали станки с ЧПУ, а процесс бетонирования предварительно моделировали с помощью дополненной реальности. Это помогло проверить геометрию и заранее учесть особенности работы в ограниченном пространстве.
Музей RAIM интересен не только необычным внешним видом. Этот проект показывает, как меняется сама строительная логика. С одной стороны, мы наблюдаем привычные материалы – сталь и бетон. С другой – BIM, станки с ЧПУ, роботизированная сварка и дополненная реальность. Их сочетание позволило реализовать форму, которую было бы крайне сложно создать традиционными способами.
И, пожалуй, в этом и есть главный парадокс RAIM. Чтобы построить здание о будущем, инженерам пришлось по-новому взглянуть даже на такие привычные материалы, как бетон.
